gec: 3D-Modelle
Ein gutes 3D-Model ist immer die Basis einer guten Planung.
Durch unsere Produktpalette sind wir in der Lage 3D-Modelle unterschiedlichster CAD-Systeme zu verwenden und zu exportieren.
Bei der Planung und Realisierung von Anlagen treffen immer viele unterschiedliche Gewerke wie Lieferanten aufeinander. Um zu gewährleisten, dass hinterher alles zusammen passt, ist die Integration dieser Modelle in ein großes 3D-Modell heutzutage kaum weg zu denken. Daher ist es wichtig, dass Sie ein Partner haben, der in der Lage ist diese Modelle zusammen zu bringen und validieren.
Durch die Verwendung von Navisworks ist es uns möglich 3D-Modelle aus nahezu allen gängigen CAD-Systemen zusammen zuführen und die Gewerke der unterschiedlichen Disziplinen ganzheitlich zu prüfen. Darüber hinaus bietet unsere CAD-Software eine große Anzahl verschiedener Import und Exportformate zur Auswahl an ,mit denen die Weiterverarbeitung von unseren Modellen bzw. die der Zulieferer nahezu problemlos möglich ist.
3D-PDFs

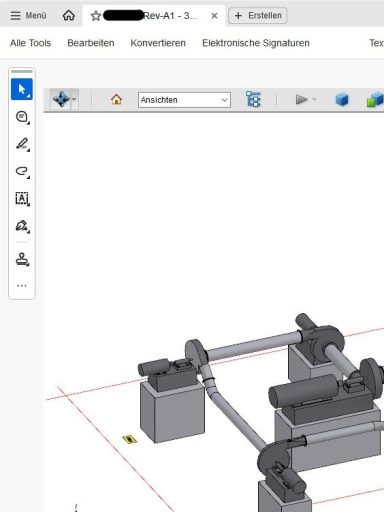

Zur Kommunikation mit dem Kunden oder Lieferanten bieten wir Ihnen an die 3D-Modelle in ein 3D-PDF zu überführen. So ist es jeden Anwender, auch ohne CAD-Software oder speziellen Viewer, möglich unserer Modelle zu betrachten und bewerten.
Sicherer Datenaustausch durch unsere
gec:Cloud
Reachable all over the world.
Durch unser Cloud ist es uns möglich große Datenmenge sicher und schnell auszutauschen. Sie selber entscheiden, wer Zugriff bekommen soll. Alle Daten werden in der EU georedundant gespeichert und sind so durch DVSGO geschützt.
gec: Datenaustausch
Ein gutes 3D-Model ist immer die Basis einer guten Planung.
Durch unsere Produktpalette sind wir in der Lage 3D-Modelle unterschiedlichster CAD-Systeme zu verwenden und zu exportieren.
Import und Export Formate:
Native Formate:
- DWG (AutoCAD)
- DGN (Bentley Microstation)
- 3D-Anlagenplanung
- Aufstellungsplanung des Equipments (Behälter, Apparate, Pumpen etc.)
- Routing von prozesskritischen Leitungen
- Material Take Outs (MTO), Bill of material (BOM)
- 3D-Visualisierungsmodelle
- Guideline Isometrics
- Isometrien allgemein
- Skid- bzw. Rahmenplanung inkl. Materialauszüge
- Visualisierungen
Von der Konzepterstellung in der Vertriebsphase, bei der lediglich die groben Rahmenbedingungen (Aufstellungsgröße, Prozessfließbilder) erarbeitet werden, bis hin zum Detail Engineering inkl. etwaiger As-Built Aufnahmen können wir Sie bei Ihrem Projekt unterstützen.
Vertrieb / Sales
Innerhalb des Vertriebes neuer Anlagen ist es essenziell dem Kunden ein Fließbild des Prozesses sowie die notwendige Anlagengröße zu ermitteln.
Basic Engineering
Erstellen von PFD's, P&ID's, Apparate- und Gebäudeleitzeichnungen, Aufstellungspläne in 2D und 3D, Armaturen- und Rohrleitungslisten, Lastermittlung,...
Detail Engineering
Erstellen von PFD's, P&ID's, Apparate- und Gebäudeleitzeichnungen, Aufstellungspläne in 2D und 3D, Armaturen- und Rohrleitungslisten, Lastermittlung, Rohrleitungsplanung, Isometrien, Prüfen von Fertigungszeichnungen...
Bestandsaufnahmen (As Built)
Nach der Inbetriebnahme der Anlage kann es immer wieder vorkommen, dass Kleinigkeiten an der Anlage angepasst werden müssen, bzw. sich im Laufe der Zeit verändern.
Gerne bringen wir Ihre Dokumente auf Stand.
Unser Angebot
Hier stellen wir Ihnen unsere Produkte und Dienstleistungen vor. Diese Seiten werden stets aktuell gehalten. Sollten Sie trotzdem einmal nicht finden, was Sie suchen, nehmen Sie einfach Kontakt mit uns auf – wir helfen Ihnen gerne weiter.
Aufstellungsplanung
Wir planen ihre Anlage, im Regelfall in 3D, von der ersten Konzipierung während der Vertriebsphase zur Ermittlung des notwenigen Platzbedarfs, über eine detaillierte Machbarkeitsstudie bis hin zur detailierten Gebäude und Ausrüstungsplanung.
Routing
Auf Basis des 3D-Modell können wir Ihnen eine Rohrverlaufsplanung von kritischen Produktleitungen anbieten, insofern es Rohrleitungen mit erhöhten Anforderungen gibt, die ein fremdes Unternehmen / Kunde von sich aus nicht fehlerfrei gestalten würde. Oder aber für den Fall dass es beengte Bereiche gibt, die im Detail ausgearbeitet werden müssten. (Skid)
Rohrleitungsplanung
Gerne erstellen wir auch eine detailierte Rohrletungsplanung in 3D inkl. aller Armaturen, Messinstrumente und Fittinge entsprechend der gültigen bzw. notwendigen Normen.
Isometrien
Gerne können wir Ihnen auch, auf Basis unserer 3D-Rohrleitungsplanung, Isometrien erstellen. Anders als bei der normalen 3D-Bearbeitung kann unsere Planung auch datenbankunterstützt erfolgen, so dass die Erstellung von Isometrien inkl. zugehöriger Materialauszüge möglich ist. Neben einem Halterungskonzept können wir Ihnen auch summierte Materialauszüge zur Anfrage bzw. zur Beschaffung erstellen.
MTO bzw. BOM
Auf Basis der Rohrleitungsplanung können wir, je gewählten Inhalt, entsprechende Materialauszüge das der Planung ziehen.
